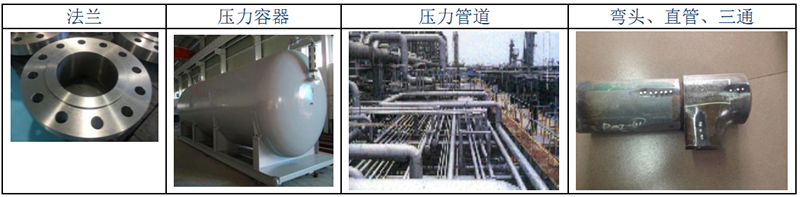

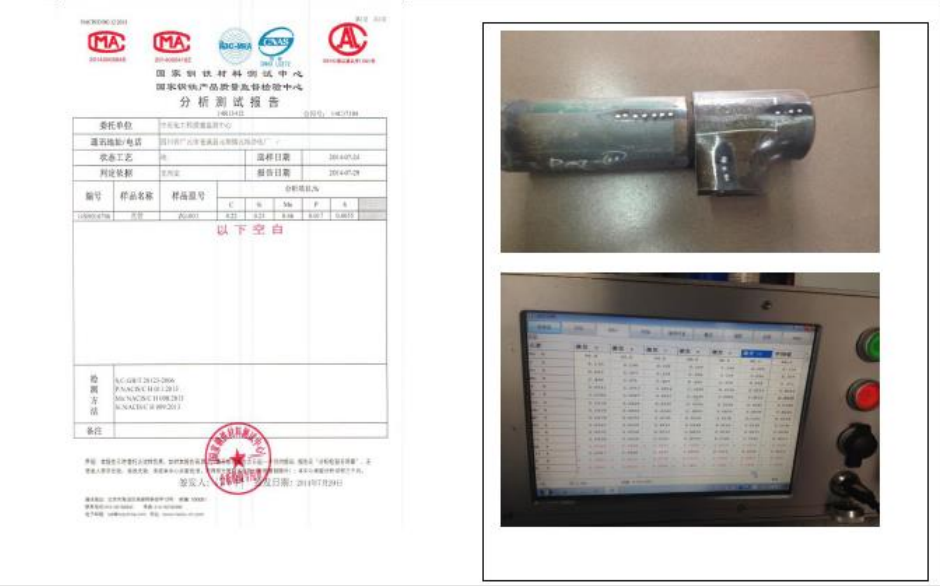

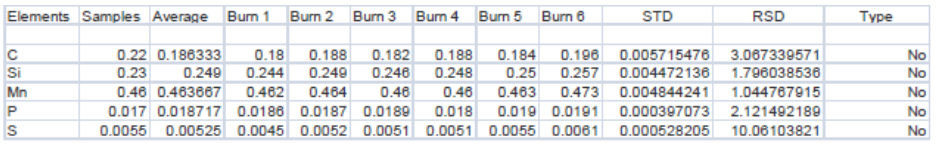

摘 要：本文阐述了采用牛津仪器便携式直读光谱仪PMI-MASTER Smart对石油石化行业的管道、钢管、压力容器进行现场检测，从而鉴别出材料可靠性，尤其可以准确地鉴别出在石化行业有特殊要求的低硫磷20#钢管件硫磷含量是否达标。 关键词：石化管道，便携式直读光谱仪 介绍 对于石油化工企业和发电厂而言，关键设备的可靠性对生产过程极其重要。石油、天然气、煤等化工原料，通常要经过钻探、开采、输运、储存、加工、转化、产品储存等多个环节，每个环节又通过不同工艺和特定的装备来完成。同时为了满足石化装置规模效益的需要，石化设备日益向大型化发展，相应地对压力容器的用材、设计、制造、检验、运输和安装都提出了新的要求。因此，石化设备的质量检验对企业来说很重要。 对于石油石化行业来说，来料检测、现场检测、检查维修，都需要对材质进行抽检甚至逐一检测。石化设备主要有：阀门、法兰、弯头、三通、直管等等。利用直读光谱仪可对石化设备、管道等进行现场检测，从而确定关键设备是否符合国家使用标准，确保设备运行的安全性。 常见牌号为20# 、Q235、15CrMo 、12Cr1MoV、16Mn、35CrMo、25Cr2MoV、304（L）、316 （L）、A333、L360、P91、P92。检测标准有GB/T 9711.2-1999(ISO3183-2：1996)《石油天然气工业输送钢管 交货技术条件》，GB/T 9948-2013《石油裂化用无缝钢管》，GB/T 222-2006《钢的成品化学成分允许偏差》。 2 仪器介绍 光电直读光谱仪，高稳定的激发光源，分析速度快；准确度高，相对误差约为1%；适用于较宽的波长范围。牛津仪器便携式直读光谱仪PMI-MASTER Smart可提供准确的的元素成分分析，重量轻且尺寸小，分析测量不受场地限制，是世界上第一款真正的便携式金属分析仪。 产品亮点如下 *高精度现场测试，为石化行业安全生产提供可靠质量检测保证。 *产品德国原装进口，技术先进。小巧、轻便、高精密度的PMI-Smart。 *完全满足客户检测原材料及成品的需求，而且具有计量院的检定证书，可以作为仲裁复议依据。 *电池供电连续工作8小时，UV-TOUCH 探头可以分析氮元素，方便于现场检测。 *本地化服务，响应迅速，服务到位，操作简单，使用及维护成本低 *针对石化部件中超低硫低磷的现场检测要求，市面上只有PMI-Smart 能够胜任。 3 分析结果 根据国标GB/T 9948-2013，现在对20#材质在石化管道上的应用有更高的要求，S≤0.01%，P≤0.015%俗称抗H2S管，作用是抗HIC，腐蚀。 以PMI-MASTER Smart对石化行业有特殊要求的低硫磷20#钢管件中硫磷含量是否达标进行检测验证，分析结果如下： 表1 20#钢管件的检测分析结果 从分析结果中可以看出，此20#钢管件中的硫磷含量并未达到国际标准GB/T 9948-2013，并得到了权威机构化学法的验证。 4 总结： 牛津仪器便携式直读光谱仪PMI-MASTER Smart能够提供高精度现场测试，为石化行业安全生产提供可靠质量检测保证。尤其是石油石化行业，包括监理外检、现场检测、检维修公司等的来料/库房/施工现场检测。同时牛津仪器针对不同的客户，提供了完美的解决方案，便携式直读光谱仪PMI-MASTER Smart适用于复杂环境的现场抽检，尤其是对S、P 含量要求较苛刻；移动式直读光谱仪TMP 适合于库房大批量的连续24小时不间断检测。
